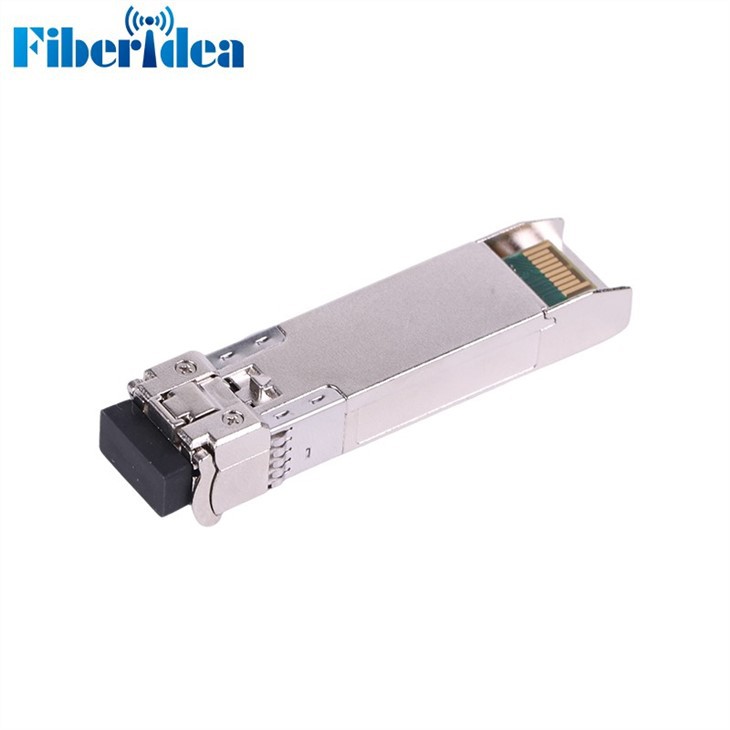

10Gbps 1310nm 20km LC SFP plus
SFP plus-sändtagare är högpresterande, kostnadseffektiva moduler som stöder datahastigheter på 10 Gbps och 20 km överföringsavstånd med SMF. Transceivern består av tre sektioner: en DFB-lasersändare, en PIN-fotodiod integrerad med en transimpedansförförstärkare (TIA) och MCU-styrenhet. Alla moduler uppfyller klass I lasersäkerhetskrav. Transceivrarna är kompatibla med SFP Multi-Source Agreement och SFF-8472 digitala diagnostikfunktioner.
Optiska egenskaper
|
|
Enhet |
Värderingar |
|
Driftsräckvidd |
m |
10K |
|
Överföra |
||
|
Centrumvåglängd (intervall) |
nm |
1260 -1355 |
|
Sidolägesdämpningsförhållande (min) |
dB |
30 |
|
Lanserad kraft |
||
|
– maximalt |
dBm |
plus 0.5 |
|
– minimum |
dBm |
-8.2 Anteckningar1 |
|
OMA |
dBm |
-5.2 |
|
OMA-TDP (min) |
dBm |
-6.2 |
|
Sändare och spridningsstraff |
dB |
0 Notes4 |
|
Genomsnittlig starteffekt för AV-sändaren (max) |
dBm |
-30 |
|
Utsläckningsförhållande (min) |
dB |
3.5 Anmärkningar2 |
|
RIN12 OMA (max) |
dB/Hz |
-128 |
|
Tolerans för optisk returförlust (min) |
dB |
12 |
|
Mottagare |
||
|
Centrumvåglängd (intervall) |
nm |
1260-1355 |
|
Ta emot överbelastning (max) i medeleffekt1 |
dBm |
0.5 |
|
Mottagningskänslighet (min) i medeleffekt1 |
dBm |
-14.4 Notes3 (10 km) |
|
dBm |
-13.4 Notes3 (20 km) |
|
|
Mottagarens känslighet (max) i OMA (fotnot 2) |
dBm |
-12.6 Notes3 (10 km) |
|
dBm |
-11.6 Notes3 (20 km) |
|
|
Mottagarens reflektans (max) |
dB |
-12 |
|
Betonad mottagarkänslighet (max) i OMA2 |
dBm |
-10.3 |
|
Vertikal ögonstängningsstraff (min)3 |
dB |
2.2 |
|
Stressad ögonflimmer (min)2 |
UIp-sid |
0.7 |
|
Ta emot elektrisk 3dB övre gränsfrekvens (max) |
GHz |
12.3 |
|
Mottagareffekt (skada, max) |
dBm |
1.5 |
Elektriska egenskaper
|
Parameter |
Symbol |
Min. |
Typisk |
Max |
Enhet |
Anteckningar |
|
Datahastighet |
|
- |
10.3125 |
- |
Gbps |
|
|
Energiförbrukning |
|
- |
1200 |
1500 |
mW |
|
|
Sändare |
||||||
|
Single Ended utgångsspänningstolerans |
|
-0.3 |
- |
4.0 |
V |
|
|
C common mode spänningstolerans |
|
15 |
- |
- |
mV |
|
|
Tx Ingångsdifferensspänning |
VI |
400 |
|
1600 |
mV |
|
|
Tx-fel |
VoL |
-0.3 |
|
0.4 |
V |
Vid 0.7mA |
|
Databeroende ingångsjitter |
DDJ |
|
|
0.10 |
UI |
|
|
Dataingång Total jitter |
TJ |
|
|
0.28 |
UI |
|
|
Mottagare |
||||||
|
Single Ended utgångsspänningstolerans |
|
-0.3 |
- |
4.0 |
V |
|
|
Rx Output Diff Voltage |
Vo |
300 |
|
850 |
mV |
|
|
Rx Output Stig- och Falltid |
Tr/Tf |
30 |
|
|
ps |
20 procent till 80 procent |
|
Totalt Jitter |
TJ |
|
|
0.70 |
UI |
|
|
Deterministiskt jitter |
DJ |
|
|
0.42 |
UI |
|
